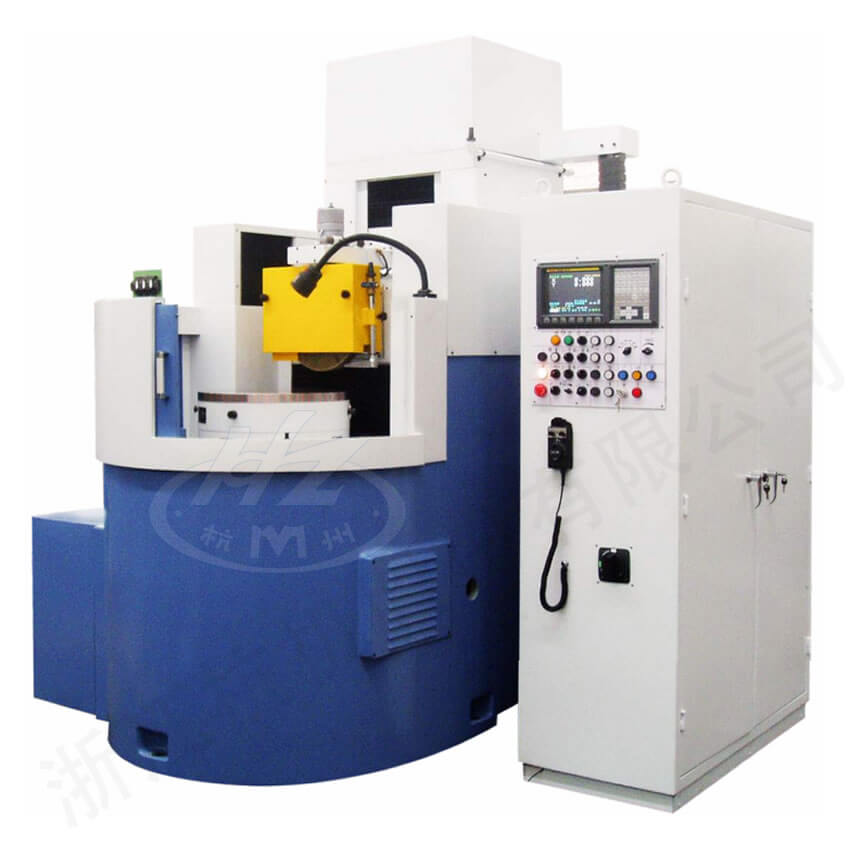

精密型臥軸矩臺平面磨床
采用中腰立柱移動，磨削平穩，二軸數控聯動，可磨削內、外錐面零件。
本機床以砂輪圓周面進行磨削，用于加工兩平面的平行度及表面粗糙度要求較高的平面，既可以高精度平面磨削，亦可磨削圓盤類零件表面，及內、外、外錐面零件。
本機床適用于軸承廠，摩擦片廠，齒輪箱廠、工具量具廠、精密儀器廠等，加工精密軸承圈摩擦片、齒輪、分度盤、精密量具等。
■ 本機床采用中腰立柱移動作橫向進給，床身結構剛性好，磨削工作平穩。
■ 采用二軸 FANUC 系統或 SIEMENS 系統( 用戶任選)，進給靈敏度高。
■ 工作臺面上裝有電永磁吸盤，該種吸盤有兩大優點，其一吸盤熱變形小，其二吸盤失電情下仍能保持原有吸力，避免因磨削力而使工件飛出工作臺的情況發生。
■ 機床二軸數控聯動時，可磨削內、外錐面零件。
■ 本機床適用于軸承廠、摩擦片廠、齒輪箱廠、工具量具廠、精密儀器廠等，加工精密軸承圈摩擦片、齒輪、分度盤、精密量具等。
| 型號： | MGK7350 | ||
|---|---|---|---|
| 工作臺 | 工作臺面直徑 | mm | Φ500 |
| 電磁吸盤工作臺有效直徑 | mm | Φ430 | |
| 工作臺轉速 | r/min | 20-70 | |
| 工作臺載重量 | kg | 225 | |
| 立柱 | 縱向移動速度 | m/min | 0.1-2.5 |
| 縱向移動距離（最大） | mm | 275 | |
| 磨頭 | 砂輪尺寸( 外徑×厚度×內徑) | mm | Φ350×40×Φ127 |
| 砂輪中心線至臺面距離(最大) | mm | 425 | |
| 磨頭垂直移動距離(最大) | mm | 275 | |
| 磨頭垂直微進給量 | mm | 0.001 | |
| 磨頭快速升降速度 | mm/min | 300 | |
| 砂輪軸轉速 | r/min | 1500 | |
| 磨頭電動機功率 | kW | 5.5 | |
| 工作精度 | 加工件（500）表面與基準面平行 | mm | 0.003 |
| 表面粗糙度 | μm | Ra0.08 | |
| 機床重量 | 凈重（約） | kg | 4000 |
| 毛重（約） | kg | 5000 | |
| 機床總功率 | kW | 20 | |
| 外形尺寸（長×寬×高） | mm | 3000×2500×2600 | |
| 包裝箱尺寸（長×寬×高） | mm | 3050×1920×2750 | |
